探究 | Elasticsearch集群规模和容量规划的底层逻辑

0、引言

实战中经常遇到的问题:

问题 1:请问下大家是如何评估集群的规模?比如数据量达到百万,千万,亿万,分别需要什么级别的集群,这要怎么评估?

ps:自己搭建的测试环境很难达到这一级别。

问题 2

问题 3:我看了很多文章关于 es 集群规划的文章,总感觉乱七八糟的,没有一个统一的规划思路。如何根据硬件条件和数据量来规划集群,设置多少节点,每个节点规划多少分片和副本?

Elasticsearch 集群规模和容量规划:是进行 Elasticsearch 集群部署前对所需资源类型和数量的规划。

通过本文,您将了解:

  • Elasticsearch 计算资源详解

  • Elasticsearch 架构、增删改查操作和资源需求

  • Elasticsearch 集群规模和容量规划的方法论

1、Elasticsearch 基础架构

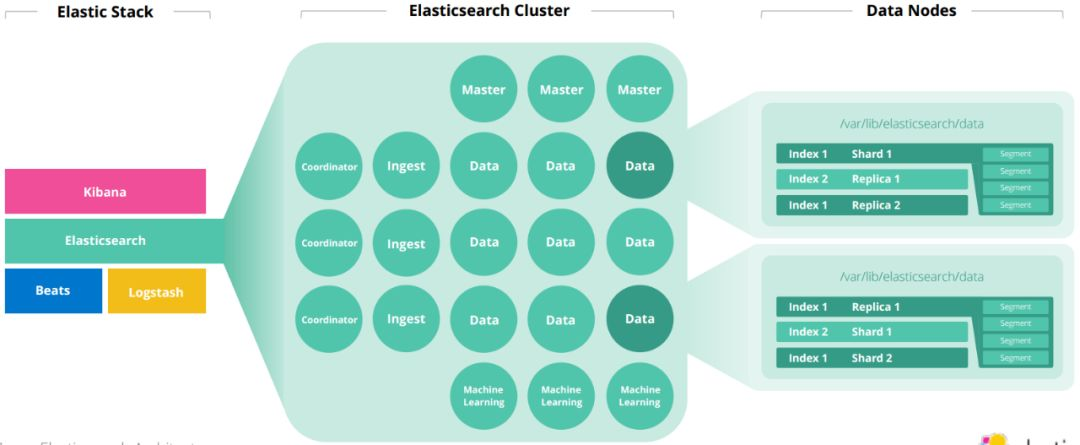

1.1 自顶向下的架构体系

  • Cluster—协同工作的节点组,以保障 Elasticsearch 的运行。

  • Node—运行 Elasticsearch 软件的 Java 进程。

  • Index—一组形成逻辑数据存储的分片的集合。

  • Shard—Lucene 索引,用于存储和处理 Elasticsearch 索引的一部分。

  • Segment—Lucene 段,存储了 Lucene 索引的一部分且不可变。

  • Document—条记录,用以写入 Elasticsearch 索引并从中检索数据。

1.2 节点角色划分及资源使用情况

角色描述存储内存计算网络
数据节点存储和检索数据极高
主节点管理集群状态
Ingest 节点转换输入数据
机器学习节点机器学习极高极高
协调节点请求转发和合并检索结果

划重点:对资源利用率拿不准的,多结合业务实际看看这个表格。

2、维系 Elasticsearch 高性能的资源组成

4 个基本的计算资源 存储、内存、计算、网络

2.1 存储资源

2.1.1 存储介质

  • 固态硬盘(SSD) 提供最佳“热”工作负载的性能。

  • 普通磁盘(HDD) 成本低,用于“暖”和“冷”数据存储。

注意:RAID0 可以提高性能。RAID 是可选的,因为 Elastic 默认为 N + 1 分片复制策略。

为了追求硬件级别的高可用性,可以接受标准性能的 RAID 配置(例如 RAID 1/10/50 等)。

2.1.2 存储建议

  • 建议直接使用:附加存储(DAS)、存储区域网络(SAN)、超融合存储(建议最低〜3Gb / s,250Mb / s)

  • 避免使用:网络附加存储(NAS)

    例如 SMB,NFS,AFP。使用时可能带来的性能问题:网络协议的开销,延迟大和昂贵的存储抽象层。

2.2 内存资源

2.2.1 JVM Heap

存储有关集群索引、分片、段和 fielddata 数据。

建议:可用 RAM 的 50%,最多最大 30GB RAM,以避免垃圾回收。

官方文档最大指 32 GB:

https://www.elastic.co/guide/en/elasticsearch/guide/master/heap-sizing.html

2.2.2 操作系统缓存

Elasticsearch 将使用剩余的可用内存来缓存数据(Lucene 使用), 通过避免在全文检索、文档聚合和排序环节的磁盘读取,极大地提高了性能。

2.3 计算资源

Elasticsearch 如何使用计算资源?

Elasticsearch 处理数据的方式多种多样,但计算成本较高。

可用的计算资源:线程池、线程队列。

CPU 内核的数量和性能:决定着计算平均速度和峰值吞吐量。

2.4 网络资源

Elasticsearch 如何使用网络?小带宽是限制 Elasticsearch 的资源。

针对大规模集群,ingest、搜索和副本复制相关的数据传输可能会导致网络饱和。

在这些情况下,网络连接可以考虑升级到更高的速度,或者 Elastic 部署可以分为两个或多个集群,然后使用跨集群(CCS)作为单个逻辑单元进行搜索。

3、数据增删改查操作

增、删、改、查是 Elasticsearch 中的四个基本数据操作。

每个操作都有其自己的资源需求。每个业务用例都利用其中一个操作,实际业务往往会侧重其中一个或多个操作。

  • 增:新增索引处理文档并将其存储在索引中,以备将来检索。

  • 删:从索引中删除文档。

  • 改:更新删除文档并为其替换的新文档建立索引。

  • 查:搜索从一个或多个索引中检索或聚合一个或多个文档。

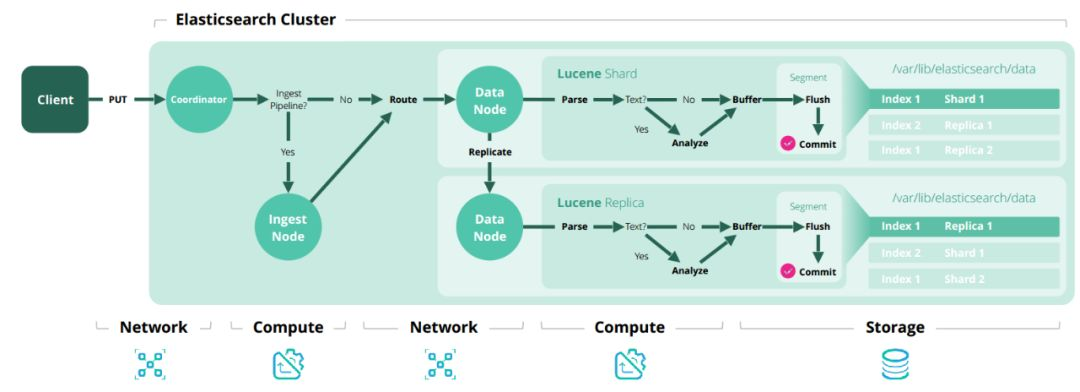

3.1 增/索引数据处理流程

如图所示,增/索引数据大致的处理流程如下:

  • 1、客户端发起写入请求到协调节点;

  • 2、协调节点根据请求类型的不同进行判断,如果是 Ingest 相关,提交给 Ingest 节点;如果不相关,则计算路由后提交给数据节点;

  • 3、数据节点根据数据类型不同决定是否分词以索引化数据,最终落地磁盘存储;同时将副本分发给其他数据节点。

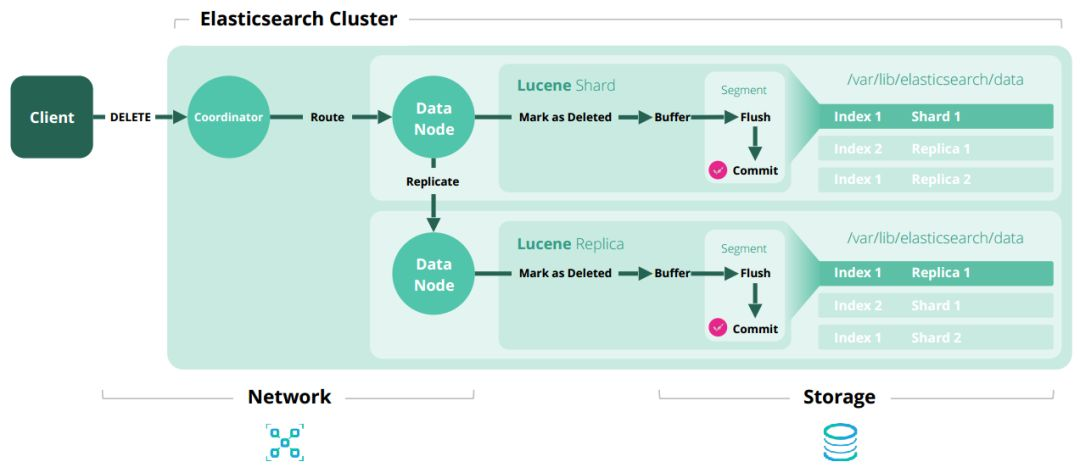

3.2 删除数据处理流程

如果所示,删除数据大致处理流程如下:

  • 1、客户端发出删除文档请求到协调节点;

  • 2、协调节点将请求路由给数据节点;

  • 3、数据节点接收到请求后,将数据标记为 deleted 状态(注意,此处为逻辑删除)

  • 4、待段合并时机,逻辑删除会变成物理删除。

3.3 更新数据处理流程

文档在 Elasticsearch 中是不可变的。当 Elasticsearch 更新文档时,它将删除原始文档并为新的待更新的文档建立索引。

这两步操作在每个 Lucene 分片是原子操作,操作会带来删除和索引(索引不调用任何 ingest pipeline 操作)操作的开销。

Update = Delete + (Index - Ingest Pipeline)

3.4 检索操作处理流程

“搜索”是信息检索的通用术语。Elasticsearch 具有多种检索功能,包括但不限于全文搜索、范围搜索、脚本搜索和聚合。

搜索速度和吞吐量受许多因素影响,包括集群的配置、索引、查询和硬件。

实际的容量规划取决于应用上述优化配置后的大量测试实践结果。

Elasticsearch 检索可以细化分为:scatter(分散)、 search(检索)、gather(收集)、merge(合并)四个阶段。

  • scatter:将结果分发给各个相关的分片;

  • search:在各个分片执行检索;

  • gather:数据节点将检索结果汇集到协调节点;

  • merge:协调节点将数据结果进行合并,返回给客户端。

3.5 用例场景

Elasticsearch 有一些常规的使用模式。大致可分类如下:

  • 写/索引(Index)密集型的业务场景:Logging, Metrics, Security, APM

  • 检索(search)密集型的业务场景:App Search, Site Search, Analytics

  • 更新(update)密集型的业务场景:Caching, Systems of Record

  • 混合(hybrid)业务场景:支持多种操作的混合用例 Transactions Search

4、Elasticsearch 索引化流程

4.0 概述

以下过程适用于 ingest 节点处理数据流程。

  • Json 数据转换——结构化或非结构化数据,转换为 json 落地存储。

  • 数据索引化——数据以不同数据类型进行处理和索引。

  • 数据压缩——提高存储效率。

  • 副本复制——提高容错能力和搜索吞吐量。

4.1 Json 转换

结构化或非结构化数据转换成 json 格式,可通过_source 控制是否展示。

4.2 数据索引化

第一:数据结构 Elasticsearch 索引各种数据结构中的值。每种数据类型 有自己的存储特性。

第二:多种索引方法 某些值可以通过多种方式索引。字符串值通常是索引两次(借助 fields 实现)。

  • 一次作为聚合的 keyword 类型;

  • 一次作为文本用于全文搜索的 text 类型。

4.3 数据压缩

Elasticsearch 可以使用两种不同的压缩算法之一来压缩数据:LZ4(默认)和 DEFLATE。

与 LZ4 相比,DEFLATE 节省了多达 15%的额外空间,但以增加的计算时间为代价。

通常,Elasticsearch 可以将数据压缩 20 – 30%。

4.4 副本分片拷贝

第一:存储 Elasticsearch 可以在数据节点之间复制分片一次或多次,以提高容错能力和搜索吞吐量。

每个副本分片都是其主分片的完整副本。

第二:索引和搜索吞吐量

  • 日志记录和指标用例场景(Logging and metrics)通常具有一个副本分片,这是确保出现故障的最小数量, 同时最大程度地减少了写入次数。

  • 搜索用例通常具有更多的副本分片以提高搜索吞吐率。

4.5 完整示例

5、集群规模和容量规划预估方法

容量规划——预估集群中每个节点的分片数、内存及存储资源。

吞吐量规划——以预期的延迟和吞吐量估算处理预期操作所需的内存,计算和网络资源。

5.1 数据量预估

第一,问自己几个问题:

  • 您每天将索引多少原始数据(GB)?

  • 您将保留数据多少天?

  • 每天增量数据是多少?

  • 您将强制执行多少个副本分片?

  • 您将为每个数据节点分配多少内存?

  • 您的内存:数据比率是多少?

第二,预留存储以备错误。(Elastic 官方推荐经验值)

  • 预留 15%警戒磁盘水位空间。

  • 为错误余量和后台活动预留+ 5%。

  • 保留等效的数据节点以处理故障。

第三,容量预估计算方法如下:

  • 总数据量(GB) = 原始数据量(GB) /每天 X 保留天数 X 净膨胀系数 X (副本 + 1)

  • 磁盘存储(GB) = 总数据量(GB)* ( 1 + 0.15 + 0.05)

  • 数据节点 = 向上取证(磁盘存储(GB)/ 每个数据节点的内存量 / 内存:数据比率)+ 1

Tips:腾讯云 在 2019 4 月的 meetup 分享中建议:磁盘容量大小 = 原始数据大小 * 3.38。

5.2 分片预估

第一,问自己几个问题:

  • 您将创建多少索引?

  • 您将配置多少个主和副本分片?

  • 您将在什么时间间隔旋转索引?

  • 您将保留索引多长时间?

  • 您将为每个数据节点分配多少内存?

第二,经验值(Elastic 官方推荐)

  • 每 GB JVM 堆内存支持的分片数不超过 20 个。

  • 每个分片大小不要超过 50GB。推荐阅读:https://www.elastic.co/cn/blog/how-many-shards-should-i-have-in-my-elasticsearch-cluster

Tips:

  • 将小的每日索引整合为每周或每月的索引,以减少分片数。

  • 将大型(> 50GB)每日索引分拆分成小时索引或增加主分片的数量。

第三,分片预估方法如下:

  1. 总分片数 = 索引个数 X 主分片数 * (副本分片数 +1)X 保留间隔

  2. 总数据节点个数 = 向上取整(总分片数 / (20 X 每个节点内存大小))

5.3 搜索吞吐量预估

搜索用例场景除了考虑搜索容量外,还要考虑如下目标:

  • 搜索响应时间;

  • 搜索吞吐量。

这些目标可能需要更多的内存和计算资源。

第一:问自己几个问题

  • 您期望每秒的峰值搜索量是多少?

  • 您期望平均搜索响应时间是多少毫秒?

  • 您期望的数据节点上几核 CPU,每核有多少个线程?

第二:方法论 与其确定资源将如何影响搜索速度,不如通过在计划的固定硬件上进行测量,可以将搜索速度作为一个常数,

然后确定集群中要处理峰值搜索吞吐量需要多少个核。

最终目标是防止线程池排队的增长速度超过了 CPU 的处理能力。

如果计算资源不足,搜索请求可能会被拒绝掉。

第三:吞吐量预估方法

  • 峰值线程数 = 向上取整(每秒峰值检索请求数 _ 每个请求的平均响应时间(毫秒)/1000)

  • 线程队列大小 = 向上取整((每个节点的物理 cpu 核数 _ 每核的线程数 * 3 / 2)+ 1)

  • 总数据节点个数 = 向上取整(峰值线程数 / 线程队列大小)

5.4 冷热集群架构

Elasticsearch 可以使用分片分配感知(shard allocation awareness)在特定硬件上分配分片。

索引密集型业务场景通常使用它在热节点、暖节点和冷(Frozen)节点上存储索引,

然后根据业务需要进行数据迁移(热节点->暖节点->冷节点),以完成数据的删除和存档需要。

这是优化集群性能的最经济方法之一,在容量规划期间,先确定每一类节点的数据规模,然后进行组合。

冷热集群架构推荐:

节点类型存储目标建议磁盘类型内存/磁盘比率
热节点搜索优化SSD DAS / SAN(> 200Gb / s)1:30
暖节点存储优化HDD DAS / SAN(〜100Gb / s)1:160
冷节点归档优化最便宜的 DAS / SAN(<100Gb / s)1:1000+

5.5 集群节点角色划分

Elasticsearch 节点执行一个或多个角色。通常,当集群规模大时,每个节点分配一个具体角色很有意义。

您可以针对每个角色优化硬件,并防止节点争夺资源。

同 2.2 章节。不再赘述。

6 小结

集群规模和容量规划的底层逻辑涉及到:

  • Elasticsearch 的基础架构

  • 维系 Elasticsearch 高效运转的计算资源(CPU、内存、磁盘、网络)

  • Elasticsearch 增删改查的业务流程及资源耗费情况

  • Elasticsearch 数据索引化的核心流程 基于以上四点的整合,才有了:集群规模和容量规划预估方法。

评估所需资源需要执行以下步骤:

步骤1:确定集群的节点类型;

步骤2:对于不同节点类型(热,暖,冷),确定以下规模的最大值:

  • 数据量

  • 分片数量

  • 索引吞吐量

  • 搜索吞吐量

步骤3:合并每一类型节点所需资源大小 注意:在任何专用节点上做出决策-主节点、协调节点、机器学习节点、路由节点。

:这是 Elastic 官方 2019 年 11 月份的视频 内容的详细梳理。

推荐过一遍视频:

https://www.elastic.co/cn/webinars/elasticsearch-sizing-and-capacity-planning

微信公众号回复:容量规划 下载 PPT
